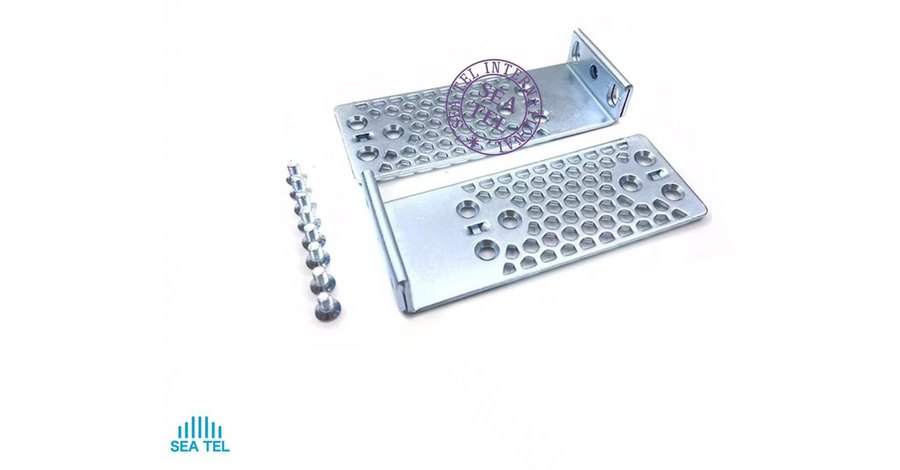

RACK-KIT-T1 Cisco RACK-KIT-T1= 19, 23, 24 inch and ETSI Type 1 rack mount kit

RACK-KIT-T1 Cisco RACK-KIT-T1= 19, 23, 24 inch and ETSI Type 1 rack mount kit

Một bộ kit cho bốn chuẩn tủ khác nhau

Điểm đáng chú ý của bộ giá đỡ này nằm ở phạm vi tương thích: nó lắp được vào tủ 19 inch, 23 inch, 24 inch và tủ chuẩn ETSI.

Trong thực tế, hầu hết tủ rack tại Việt Nam là chuẩn 19 inch — chuẩn phổ biến nhất cho thiết bị mạng và máy chủ. Các chuẩn còn lại thường gặp ở nhà trạm viễn thông, phòng thiết bị của nhà cung cấp dịch vụ, hoặc hệ thống lắp theo tiêu chuẩn châu Âu.

Việc một bộ kit phủ được cả bốn chuẩn có ý nghĩa với nhà thầu: không phải đặt nhiều mã khác nhau cho các dự án khác nhau, và có thể luân chuyển vật tư giữa các công trình.

Kiểm chiều sâu tủ trước khi đặt

Chuẩn tủ nói về chiều rộng, còn thứ hay gây rắc rối khi lắp lại là chiều sâu.

Switch lắp vừa chiều rộng nhưng tủ quá nông thì cửa sau không đóng được, hoặc dây cắm mặt sau bị ép cong gấp. Với cáp quang, ép cong gấp là suy hao tăng mà mắt không thấy.

Trước khi lắp, hãy đo ba con số: chiều sâu tủ tính từ thanh đỡ tới cửa sau, chiều sâu thân switch, và khoảng trống cần chừa phía sau cho dây cắm. Con số cuối thường bị quên, và nó cần ít nhất mười phân cho tủ có cáp quang.

Thứ tự lắp trong tủ cũng đáng tính

Vài lưu ý thực hành khi bố trí thiết bị trong tủ rack, đặc biệt với cụm switch xếp chồng.

Đặt các switch trong cùng cụm liền kề nhau. Cáp xếp chồng có chiều dài cố định, và xen thiết bị khác vào giữa có thể làm cáp không với tới.

Chừa khoảng trống tản nhiệt. Switch có PoE toả nhiệt đáng kể. Nhồi kín tủ làm nhiệt tích tụ và giảm tuổi thọ thiết bị.

Đặt hộp phối quang ở vị trí thao tác được. Đừng nhét sát đáy hoặc sát nóc — mỗi lần thêm tuyến mới là một lần phải mở khay hàn.

Dùng thanh quản lý dây. Với tủ nhiều máy và nhiều dây nhảy, thanh quản lý dây giữ cho các sợi không tự ép nhau cong gấp.

Sản phẩm liên quan

Phụ kiện thường lắp cùng trong tủ: patch panel Cat6 24 port và hộp phối quang ODF 24FO.

Cáp xếp chồng cho cụm switch: STACK-T1-50CM.
