Cáp quang Singlemode và Multimode phân biệt và lựa chọn

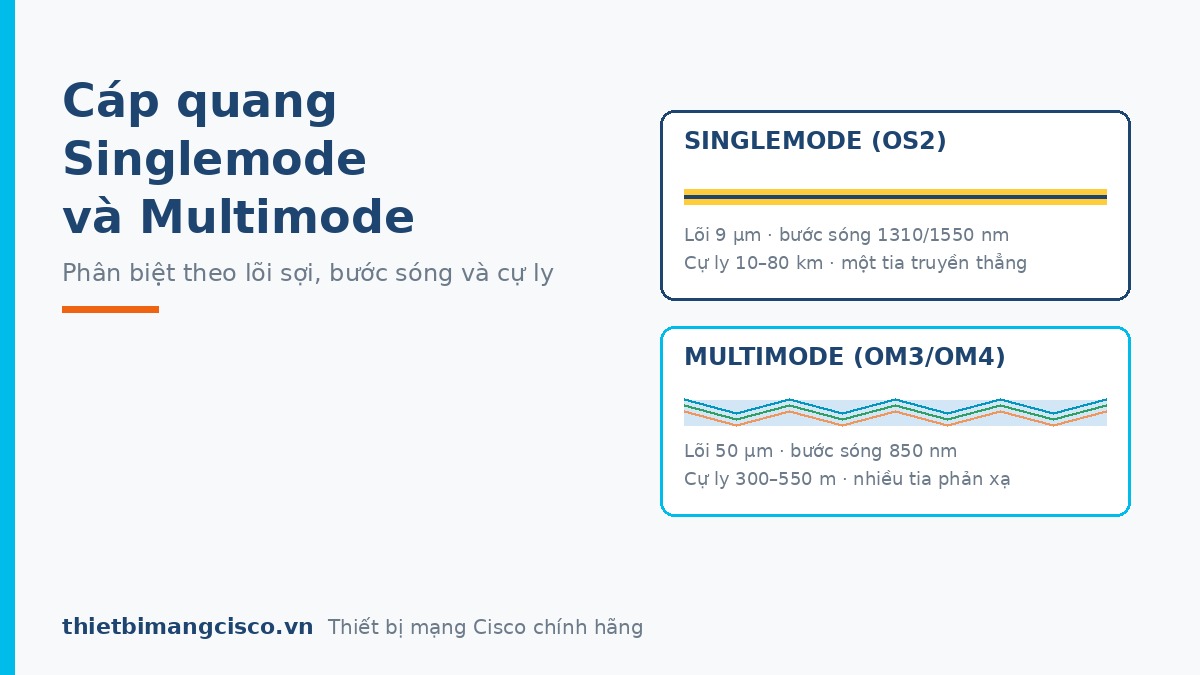

Cáp quang Singlemode có lõi 9 µm truyền một tia sáng thẳng, đi xa 10–80 km; cáp quang Multimode có lõi 50/62,5 µm truyền nhiều tia phản xạ, chỉ đi 300–550 m nhưng thiết bị thu phát rẻ hơn. Quy tắc chọn ngắn gọn: trong một toà nhà hoặc một phòng máy chủ dùng Multimode, kéo giữa các toà hoặc đi xa dùng Singlemode — và hai loại không cắm lẫn được với module của nhau.

Khác nhau ở đâu về nguyên lý?

Khác ở đường kính lõi và cách ánh sáng chạy trong lõi. Lõi Singlemode nhỏ 9 µm nên chỉ một chế độ ánh sáng truyền thẳng — tín hiệu không bị các tia đến lệch giờ làm nhoè, vì thế đi rất xa. Lõi Multimode to 50 µm cho nhiều tia cùng chạy và phản xạ trong lõi — các tia tới đích lệch nhau một chút (tán sắc mode), cự ly càng dài tín hiệu càng nhoè nên phải dừng ở vài trăm mét. Đổi lại, lõi to dễ ghép nối, nguồn phát dùng đèn LED/VCSEL rẻ hơn nhiều so với laser của Singlemode.

Bảng so sánh Singlemode và Multimode

Điểm hay bị hiểu ngược: sợi Singlemode rẻ hơn sợi Multimode, nhưng module quang Singlemode đắt hơn. Tuyến ngắn nhiều kết nối thì tổng chi phí Multimode thấp hơn nhờ module rẻ; tuyến dài thì không có lựa chọn — phải Singlemode.

OM1, OM2, OM3, OM4 và OS1, OS2 nghĩa là gì?

• OM1 (62,5 µm) và OM2 (50 µm): đời cũ, chỉ nên gặp trong hệ thống có sẵn — 10G rất ngắn hoặc không chạy.
• OM3: chuẩn phổ thông hiện nay — 10G đi 300 m, đủ cho hầu hết toà nhà.
• OM4: 10G đi 400 m, 40/100G đi xa hơn OM3 — đáng chọn cho phòng máy chủ mới.
• OS1/OS2: hai cấp của Singlemode; OS2 là chuẩn phổ biến cho cáp kéo ngoài trời và tuyến xa.

Số sợi trong một cáp cũng phải tính trước khi kéo — 4FO, 8FO, 12FO hay 24FO, xem bài cáp quang mấy sợi là đủ.

Chọn module quang khớp với loại cáp thế nào?

Module và cáp phải cùng loại — cắm module Singlemode vào cáp Multimode (hoặc ngược lại) thì đèn link không lên hoặc lỗi chập chờn. Với switch Cisco:

Cách đọc hậu tố và chọn cho từng tình huống có trong bài chọn module quang SFP cho switch Cisco; xem hàng thực tế ở danh mục module quang Cisco và dây cáp quang SM/MM.

Ba tình huống chọn cáp điển hình

• Nối switch tầng về tủ trung tâm trong một toà nhà (dưới 300 m): Multimode OM3 + module SR/SX — tổng chi phí thấp nhất.
• Nối hai toà nhà cách nhau 500 m – vài km: Singlemode OS2 + module LR/LX. Đừng cố kéo Multimode quá cự ly — chạy được lúc nghiệm thu rồi chập chờn khi vào tải là kịch bản quen thuộc.
• Thuê kênh quang nhà mạng, tuyến hàng chục km: Singlemode + module EX/ZX, kiểm tra suy hao tuyến trước khi chọn module.

Một mẹo thi công: hàn nối và đầu nối là nơi sinh suy hao nhiều nhất — tuyến quang lỗi thì đo OTDR từng mối hàn trước khi nghi cáp.

Mua cáp quang và module chính hãng

Công ty Cổ Phần Phát Triển Công Nghệ Hợp Nhất cung cấp dây nhảy quang, cáp quang các loại sợi và module quang Cisco chính hãng — đo kiểm trước giao, bảo hành 12 tháng, sẵn kho Hà Nội và TP. Hồ Chí Minh. Báo giá theo mét và theo dự án: 0522 388 688.
