Router Catalyst 8200, 8300 và ISR 4000 cũ: chọn mã nâng cấp và dùng lại module NIM thế nào

Cisco ngừng nhận đơn ISR 4221, 4321, 4331, 4351, 4431 và 4451 từ 07/11/2023, ISR 4461 từ 20/01/2025. Dòng kế nhiệm là Catalyst 8000 Edge Platforms, gồm 8200 (và bản 8200L) cho chi nhánh nhỏ, 8300 cho chi nhánh lớn và trụ sở. Điểm khiến nhiều đơn vị chần chừ là tủ thiết bị đang có sẵn module NIM giọng nói, E1, LTE. Bài này trả lời hai câu hỏi: mã nào thay mã nào, và module nào mang sang được. Số liệu lấy từ datasheet Catalyst 8200, Catalyst 8300 và Cisco 4000 Family ISR.

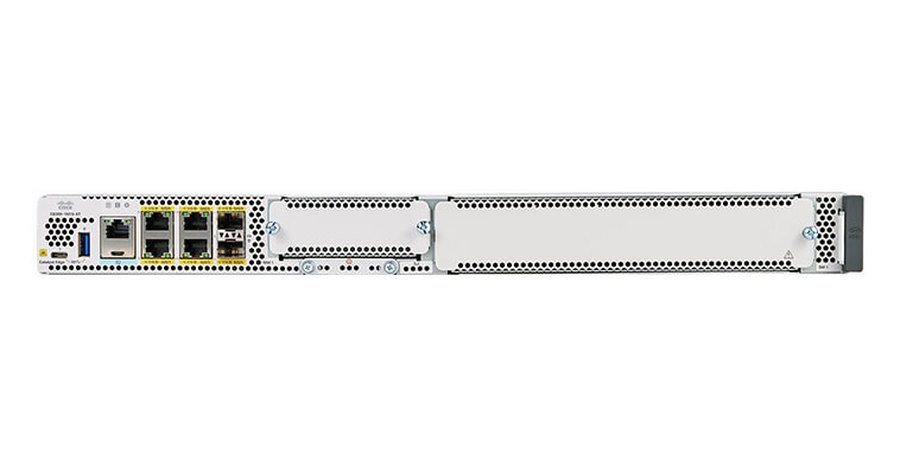

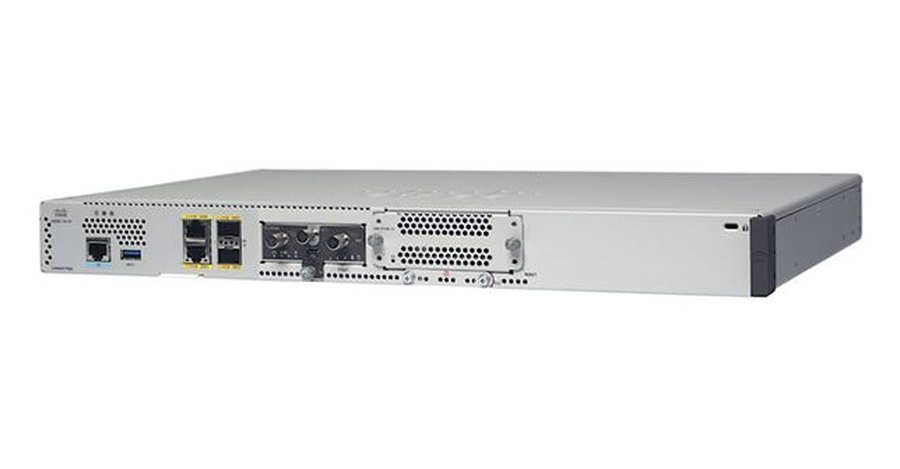

Thông số Catalyst 8200, 8200L và 8300

Ở chế độ tự trị (không SD-WAN), datasheet ghi chuyển tiếp IPv4 tới 3,8 Gbps trên cả hai bản 8200 và tới 19,7 Gbps trên mọi bản 8300; IPsec tự trị 500 Mbps (8200L), 1 Gbps (8200), 1,9 Gbps (8300 bản 6T), 16,9–18,9 Gbps (8300 bản 4T2X). PIM là khe cắm module di động 4G/5G dạng pluggable (P-LTEA, P-5GS6).

ISR 4000 có gì và Cisco chỉ định thay bằng gì

Hai dòng có mã do Cisco ghi rõ trong thông báo ngừng bán là ISR 4221 và ISR 4461. Các dòng còn lại Cisco hướng dẫn trong mục Product Migration Options của thông báo; bảng trên là gợi ý của Thiết Bị Mạng Cisco theo số cổng và số khe để giữ nguyên module đang dùng. Lưu ý Catalyst 8300 tối đa 2 khe SM, còn ISR 4461 có 3 khe: nếu đang dùng đủ 3 module SM-X thì phải gộp hoặc chuyển một phần sang NIM.

Module nào dùng lại được trên Catalyst 8200 và 8300

Danh sách module hỗ trợ trong datasheet Catalyst 8200 và 8300 gồm nhiều mã quen thuộc của ISR 4000:

• Thoại: NIM-2FXO, NIM-4FXO, NIM-2FXSP, NIM-4FXSP, NIM-2FXSP/4FXOP, NIM-4E/M, NIM-2BRI-NT/TE, NIM-4BRI-NT/TE, NIM-PVDM-32/64/128/256. Riêng 8300 thêm SM-X-8FXS/12FXO, SM-X-16FXS/2FXO, SM-X-24FXS/4FXO, SM-X-72FXS và SM-X-PVDM-500 tới 3000.
• E1/T1 và PRI: NIM-1MFT-T1/E1, NIM-2MFT, NIM-4MFT, NIM-8MFT-T1/E1; NIM-1CE1T1-PRI, NIM-2CE1T1-PRI, NIM-8CE1T1-PRI.
• Serial và async: NIM-1T, NIM-2T, NIM-4T, NIM-16A, NIM-24A; SM-X-1T3/E3 trên 8300.
• DSL và ISDN BRI dữ liệu: NIM-VAB-A, NIM-VA-B, NIM-VAB-M, NIM-4SHDSL-EA, NIM-2BRI-S/T, NIM-4BRI-S/T.
• Switch LAN: NIM-ES2-4, NIM-ES2-8, NIM-ES2-8-P; trên 8300 thêm C-SM-16P4M2X (22 cổng) và C-SM-40P8M2X (50 cổng) dùng ASIC UADP.
• LTE: NIM-LTEA-EA, NIM-LTEA-LA; và các module pluggable P-LTEA-EA/LA, P-LTEAP18-GL, P-5GS6-GL cho khe PIM.
• Máy tính nhúng: UCS-E160S-M3, E180D-M3, E1120D-M3, E1100D-M6 trên 8300.

Điểm cần kiểm tra kỹ: các NIM Ethernet thế hệ ISR 4000 như NIM-1GE-CU-SFP, NIM-2GE-CU-SFP không có trong danh sách module hỗ trợ của datasheet Catalyst 8200 và 8300; nhóm Ethernet Layer 3 trên nền tảng mới là C-NIM-1X (10G SFP+), C-NIM-1M (2,5G RJ-45, PoE 90 W) và C-NIM-2T (2 cổng 1G RJ-45/SFP). Module SM-X-4X1G-1X10G cũng không nằm trong danh sách; cần thay bằng C-NIM-4X (4x 1/10G SFP+) trên 8300. Trước khi đặt hàng, gửi danh sách module đang dùng để chúng tôi đối chiếu từng mã với datasheet.

Các bước chuyển đổi gọn

1. Đếm module và cổng đang dùng trên ISR 4000, phân loại theo bảng trên: mang sang được hay phải thay.
2. Chọn khung theo khe: chỉ NIM thì 8200/8200L; có SM-X thì 8300 bản 1N1S; hai SM-X trở lên thì 8300 bản 2N2S.
3. Chọn hiệu năng theo băng thông Internet và VPN: IPsec 500 Mbps (8200L), 1 Gbps (8200), 2 Gbps (8300-6T), 17–18,8 Gbps (8300-4T2X).
4. Giấy phép: Catalyst 8000 dùng giấy phép DNA theo cấp Essentials/Advantage/Premier và có thể chạy chế độ tự trị (IOS XE) hoặc SD-WAN; chọn chế độ trước khi mua để lấy đúng gói.
5. Giữ cấu hình: phần cấu hình IOS XE (giao diện, định tuyến, NAT, ZBFW, QoS, thoại) chuyển sang Catalyst 8000 với chỉnh sửa tên giao diện; đây cũng là nền tảng nhận IOS XE 26.1 với mã hoá hậu lượng tử, xem bài Cisco Live 2026 Amsterdam.

Nguồn số liệu: Cisco Catalyst 8200 Series Edge Platforms Data Sheet, Cisco Catalyst 8300 Series Edge Platforms Data Sheet, Cisco 4000 Family Integrated Services Router Data Sheet; thông báo End-of-Sale ISR4200/4300/4400 (07/11/2023) và ISR4461 (20/01/2025) trên cisco.com.
