Stack switch Cisco: StackWise-80, 160, 320, 480 và 1T khác nhau thế nào, cần mua cáp và bộ stack gì

Stack là cách gộp nhiều switch thành một thiết bị logic: một địa chỉ quản trị, một bảng cấu hình, một máy hỏng thì các máy còn lại tiếp tục chuyển tiếp. Cisco gọi công nghệ này là StackWise, nhưng mỗi dòng Catalyst dùng một phiên bản với băng thông, cổng và phụ kiện khác nhau, và không stack chéo dòng. Bài này gom quy tắc và mã phụ kiện từ datasheet Catalyst 9200, 9300 và 1300 để anh chị mua đúng ngay lần đầu.

Bảng tra theo dòng switch

Quy tắc chung khi stack Catalyst 9000

• Cùng mức giấy phép: các máy trong stack phải cùng Network Essentials hoặc cùng Network Advantage. Đây là lý do mã đuôi -E và -A không trộn được trong một stack.

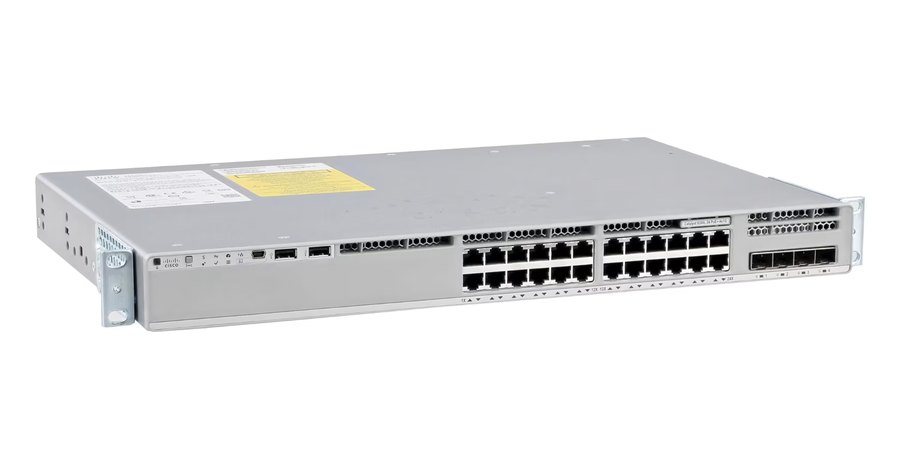

• Cùng dòng: 9200L không stack với 9200; 9300L không stack với 9300; 9300X stack được với 9300 nhưng chạy ở 480 Gbps.
• Vòng kín: stack nối thành vòng (máy cuối nối về máy đầu) để hỏng một cáp vẫn còn đường. Với n máy cần n cáp; bộ kit 9200L/9300L kèm sẵn một cáp 50 cm, nên tủ xếp liền nhau thường chỉ cần mua thêm một cáp dài hơn cho đoạn nối vòng.
• Chiều dài cáp: 50 cm cho máy kề nhau, 1 m cho cách vài U, 3 m cho hai tủ cạnh nhau. Không có cáp dài hơn 3 m; hai tầng khác nhau thì không stack mà nối uplink.
• Thứ tự ưu tiên: đặt priority cho máy chủ stack (active) và máy dự phòng; thêm máy mới nên cùng phiên bản IOS XE để không phải tự nâng cấp lâu.

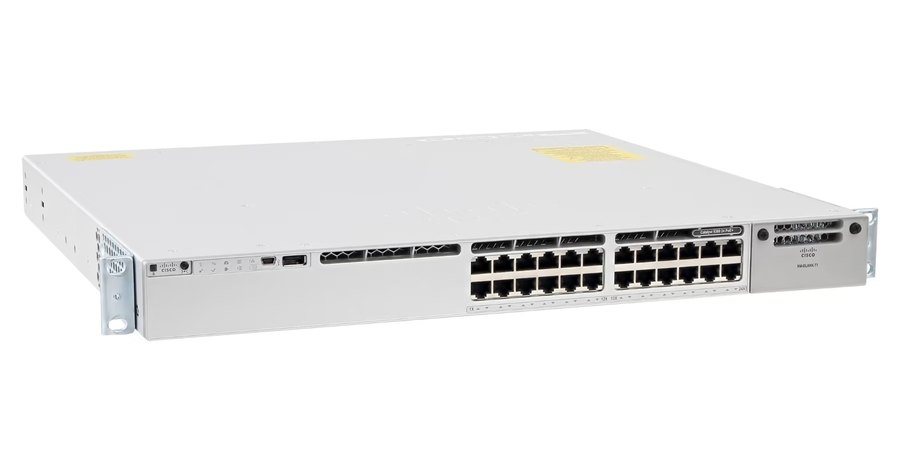

• StackPower: chỉ Catalyst 9300 và 9300X có thêm cáp StackPower để chia sẻ nguồn giữa các máy; 9200 và 9300L không có, nên muốn dự phòng nguồn phải lắp nguồn thứ hai cho từng máy.

Ví dụ mua sắm

Khi nào nên stack và khi nào nên nối uplink: stack hợp với các máy cùng tủ, cùng tầng, cần quản trị như một; nối uplink hợp với khác tầng, khác toà, hoặc khi muốn tách miền sự cố. Nếu đang cân nhắc dòng nào để stack, xem bài so sánh Catalyst 1200, 1300 và 9200L và bài Catalyst 9300, 9300L và 9300X.

Nguồn số liệu: bảng Supported stacking options và Stacking accessories trong Cisco Catalyst 9200 Series và 9300 Series Switches Data Sheet; mục Hardware stacking trong Cisco Catalyst 1300 and 1300X Series Switches Data Sheet (cisco.com).
