Đọc đèn LED switch Cisco Catalyst 9300: SYST, ACTV, STACK, PoE, đèn cổng và chế độ cloud theo tài liệu Cisco

Nhìn dãy đèn trên mặt switch là cách chẩn đoán nhanh nhất khi chưa vào được CLI: switch có khởi động xong không, máy nào đang là active trong stack, cổng nào đang bị Spanning Tree chặn, cổng nào bị từ chối cấp PoE. Bài này liệt kê ý nghĩa từng đèn theo đúng Cisco Catalyst 9300 Series Switches Hardware Installation Guide (mục Product Overview, cập nhật 15/05/2026), áp dụng cho Catalyst 9300, 9300L, 9300X. Catalyst 9200 và 9200L dùng cùng cách tổ chức đèn và nút Mode; chi tiết từng dòng xem hướng dẫn lắp đặt tương ứng.

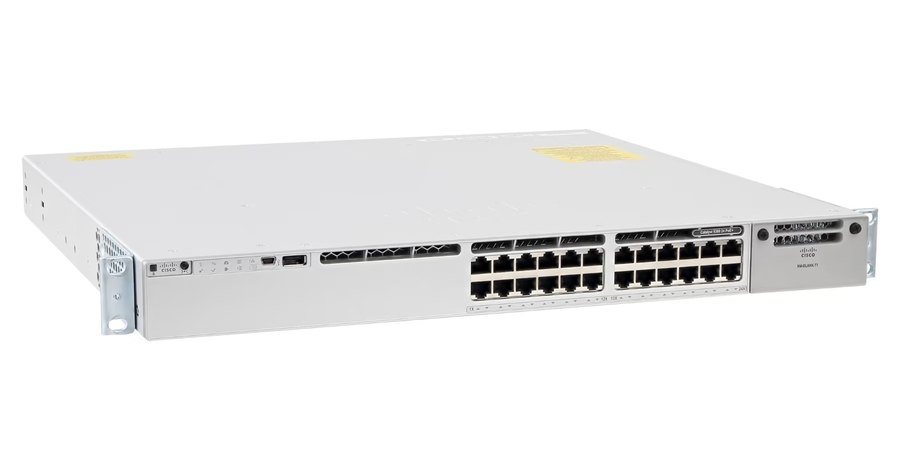

Các đèn trạng thái ở mặt trước

Bên trái mặt trước là cụm đèn hệ thống và nút Mode. Nhấn Mode để chuyển ý nghĩa của dãy đèn cổng giữa các chế độ STAT, SPEED, DUPLX, ACTV, STACK và PoE; nhấn trên bất kỳ máy nào trong stack thì mọi máy cùng đổi chế độ.

Đèn SYST (hệ thống)

Đèn ACTV (active)

Đèn STACK

Khi chọn chế độ STACK bằng nút Mode, các đèn cổng 1 đến 9 hiện số thứ tự thành viên: máy số 1 nháy xanh ở đèn cổng 1, máy số 2 nháy xanh ở đèn cổng 2, các đèn còn lại tắt. Đèn cổng tắt nghĩa là không có thành viên mang số đó. Cách stack và phụ kiện xem bài stack switch Cisco.

Đèn PoE

Đèn quạt, XPS và S-PWR

• Quạt: tắt là quạt không có nguồn, đã dừng; xanh lá là mọi quạt bình thường; cam là một hoặc nhiều quạt lỗi cảm biến vòng quay.
• XPS (không có trên 9300L): tắt khi không cắm cáp XPS hoặc đang dùng StackPower; xanh khi XPS sẵn sàng cấp nguồn dự phòng; nháy xanh khi XPS đang cấp cho máy khác; cam khi XPS ở chế độ chờ hoặc lỗi; nháy cam khi nguồn của switch hỏng và XPS đang cấp cho chính máy này.
• S-PWR (StackPower): tắt khi không nối cáp StackPower hoặc chạy đơn; xanh khi mỗi cổng StackPower đều nối tới máy khác; nháy xanh khi vòng StackPower bị hở hoặc chỉ nối một cáp; cam khi có lỗi như đang cắt tải hoặc cáp hỏng; nháy cam khi ngân sách StackPower không đủ cho nhu cầu hiện tại.

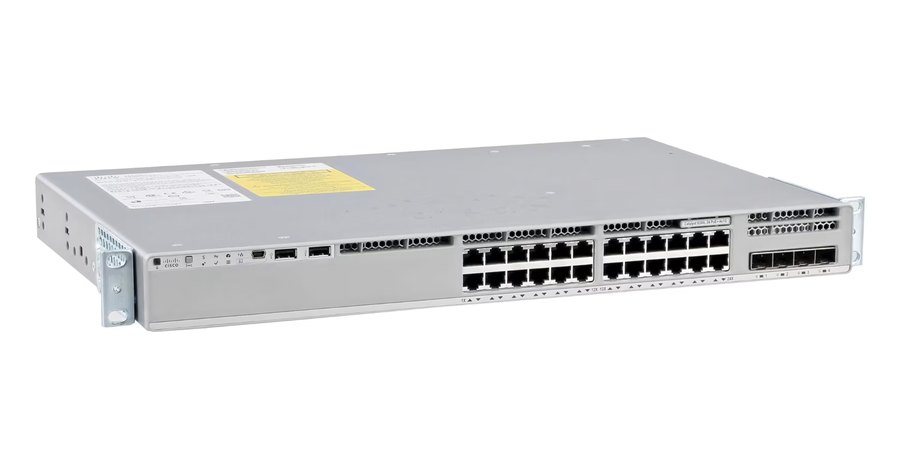

Đèn cổng theo từng chế độ của nút Mode

Mỗi cổng Ethernet và mỗi khe module uplink có một đèn. Ý nghĩa màu đổi theo chế độ đang chọn. Riêng trường hợp cổng cấu hình 802.1X cho cả VLAN thoại và dữ liệu nhưng chỉ có điện thoại IP cắm vào, đèn cổng sáng cam.

Hai tình huống hay gặp nhất: đèn cổng cam liên tục ngay sau khi cắm là STP đang kiểm tra vòng lặp, chờ 30 giây; đèn PoE xanh-cam luân phiên là hết ngân sách PoE, cần bớt thiết bị hoặc thêm nguồn thứ hai, xem cách tính ở bài PoE, PoE+ và PoE++.

Đèn module uplink

Đèn beacon và chế độ quản lý bằng Meraki cloud

Đèn beacon (nút UID) do quản trị viên bật để đánh dấu đúng máy trong tủ nhiều switch. Khi switch chạy ở chế độ quản lý đám mây Meraki, các đèn STAT, DUPLX, SPEED, STACK, PoE và console không dùng nữa; thay vào đó đèn beacon xanh dương và đèn trạng thái báo theo bảng sau:

Ở chế độ này cổng console RJ-45 cũng bị tắt, nên khi mua switch đuôi -M hoặc chuyển sang quản lý cloud, đừng dựa vào console để xử lý sự cố.

Quy trình đọc đèn khi có sự cố

1. Nhìn SYST trước: cam là lỗi phần cứng hoặc POST, nháy xanh là còn đang khởi động, chờ xong rồi mới kết luận.
2. Nhìn ACTV và STACK nếu có stack: máy nào active, máy nào standby, có máy nào cam (lỗi bầu chọn) không.
3. Đèn PoE nháy cam nghĩa là có cổng bị từ chối nguồn; nhấn Mode sang PoE để tìm đúng cổng.
4. Đèn cổng ở STAT: cam là STP chặn, xanh-cam luân phiên là lỗi cáp hoặc card mạng đầu kia.
5. Đèn uplink nháy cam: kiểm tra module quang và cáp đúng chuẩn Cisco.

Nguồn: Cisco Catalyst 9300 Series Switches Hardware Installation Guide, chương Product Overview (bảng USB Console LED, System LED, Active LED, STACK LED, PoE LED, Fan LED, XPS LED, S-PWR LED, Port Mode LEDs, Meaning of Switch LED Colors in Different Modes, Network Module LEDs, LED status in cloud-managed mode), cisco.com, cập nhật 15/05/2026.
