Tìm hiểu đặc điểm 2 mô hình truyền thông OSI và TCP/IP

Mô hình tham chiếu OSI và mô hình TCP/IP những mô hình giúp chúng ta hiểu hơn về nguyên lý hoạt động của mạng máy tính.

OSI là mô hình tham chiếu 7 tầng dùng để mô tả cách dữ liệu đi từ ứng dụng xuống dây mạng; TCP/IP là mô hình 4 tầng mà Internet thực tế đang chạy. OSI dùng để học và gọi tên ("switch là thiết bị tầng 2, router là tầng 3"), còn TCP/IP là thứ chạy thật trên mọi thiết bị. Hiểu hai mô hình này là nền để đọc mọi tài liệu mạng về sau.

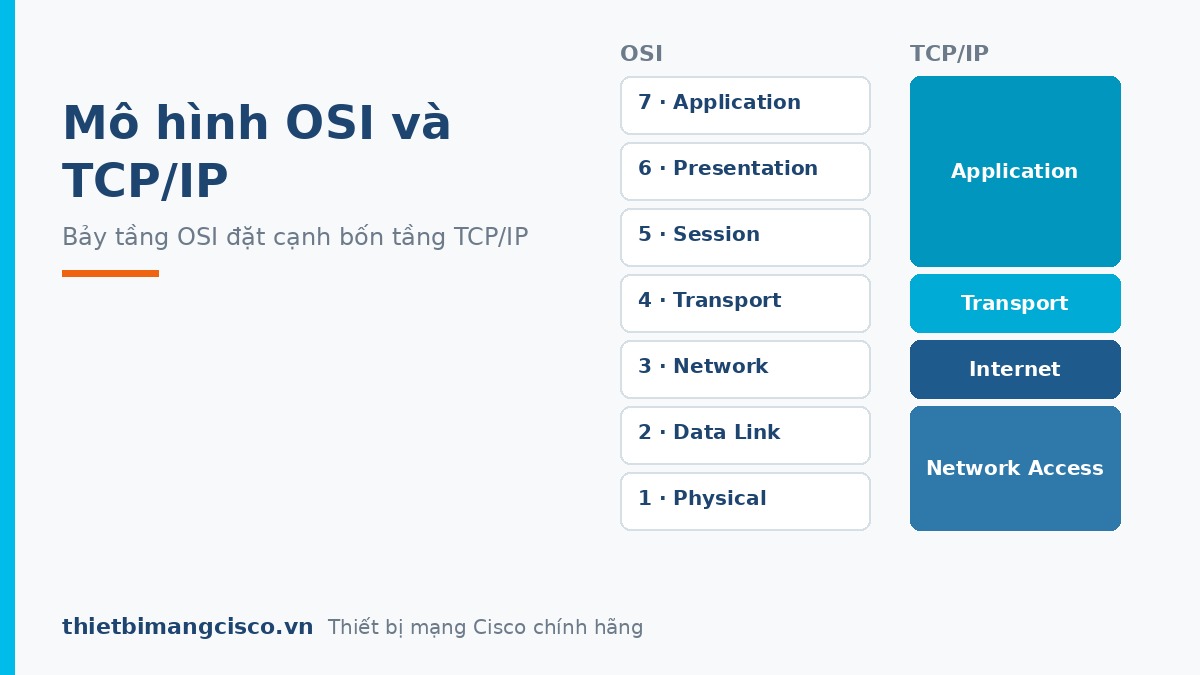

Sơ đồ mô hình OSI 7 tầng đặt cạnh TCP/IP 4 tầng, kèm thiết bị và giao thức ví dụ ở từng tầng

Mô hình OSI 7 tầng đặt cạnh mô hình TCP/IP 4 tầng

Bảy tầng OSI làm gì — nói bằng ví dụ thật

Mỗi tầng giải quyết một việc, tầng trên không cần biết tầng dưới làm thế nào. Đi từ dưới lên:

Bảy tầng của mô hình OSI và thiết bị tương ứng
Tầng	Nhiệm vụ	Ví dụ / thiết bị
1 · Physical	Truyền bit trên môi trường vật lý	Cáp đồng, cáp quang, hub, bộ chuyển đổi quang điện
2 · Data Link	Đóng khung, đánh địa chỉ MAC, phát hiện lỗi	Switch, VLAN — xem switch Layer 2/3
3 · Network	Đánh địa chỉ IP, định tuyến giữa các mạng	Router, switch Layer 3
4 · Transport	Vận chuyển tin cậy (TCP) hoặc nhanh (UDP)	TCP cổng 443, UDP cho thoại và video
5 · Session	Mở, giữ, đóng phiên làm việc	Phiên đăng nhập, RPC
6 · Presentation	Mã hoá, nén, định dạng dữ liệu	TLS/SSL, JPEG, UTF-8
7 · Application	Giao thức mà ứng dụng dùng	HTTP, DNS, SMTP, SSH

Mẹo nhớ vị trí thiết bị: hub tầng 1, switch tầng 2, router tầng 3 — đây cũng chính là khác biệt cốt lõi giữa ba thiết bị, giải thích kỹ trong bài Hub, Switch và Router khác nhau thế nào.

Bốn tầng TCP/IP ứng với OSI ra sao?

TCP/IP gộp các tầng của OSI lại theo cách phần mềm thật được viết:

Ánh xạ giữa mô hình TCP/IP và mô hình OSI
TCP/IP	Gộp các tầng OSI	Chạy ở đâu
Application	5 + 6 + 7	Trình duyệt, ứng dụng, dịch vụ
Transport	4	Hệ điều hành (TCP/UDP)
Internet	3	Router, switch Layer 3
Network Access	1 + 2	Card mạng, switch, cáp

Vì sao tồn tại cả hai? OSI ra đời từ tổ chức chuẩn hoá ISO như một khung lý thuyết đầy đủ; TCP/IP ra đời từ thực tế xây dựng Internet và thắng thế vì đơn giản, chạy được. Ngày nay kỹ sư nói chuyện bằng số tầng OSI nhưng cấu hình theo chồng giao thức TCP/IP.

Hiểu mô hình tầng giúp gì khi xử lý sự cố mạng?

Nó cho một trình tự chẩn đoán từ dưới lên, thay vì đoán mò:

Tầng 1 — đèn link có sáng không? Cáp có đứt, module quang có đúng loại? (Sai đa mode/đơn mode là lỗi tầng 1 kinh điển — xem bài cáp quang SM/MM.)
Tầng 2 — đúng VLAN chưa? Bảng MAC có học được địa chỉ máy không? Có vòng lặp làm bão broadcast không?
Tầng 3 — ping được gateway chưa? Sai subnet, sai default gateway là lỗi phổ biến nhất khi "cắm mạng mà không vào được".
Tầng 4 trở lên — ping được nhưng dịch vụ không chạy: kiểm tra cổng bị chặn trên firewall, DNS phân giải sai, chứng chỉ hết hạn.

Quy tắc kinh nghiệm: 80% sự cố nằm ở tầng 1–3 — dây, VLAN và địa chỉ IP. Kiểm tra ba tầng dưới xong mới nghi lên tầng trên.

Áp vào việc chọn thiết bị Cisco thế nào?

Mỗi lớp thiết bị trong mạng phục vụ một dải tầng: switch truy cập như Catalyst 1300 làm việc chủ yếu ở tầng 2 và định tuyến tĩnh tầng 3; switch lõi như C1300-24XS hay Catalyst 9300 định tuyến tầng 3 tốc độ cao; router và firewall đứng ở ranh giới tầng 3–7. Khi đọc datasheet, dòng chữ "Layer 2" hay "Layer 3" chính là đang nói theo ngôn ngữ OSI.

Cần tư vấn chọn thiết bị theo sơ đồ mạng cụ thể, gọi 0522 388 688 — Công ty Cổ Phần Phát Triển Công Nghệ Hợp Nhất, phân phối thiết bị Cisco chính hãng, bảo hành 12 tháng.

Các tin khác

Sản phẩm liên quan

Cisco Catalyst C1300-24XT

Cisco Catalyst C1300-24P-4X-EU

Cisco Catalyst C1300-48P-4G-EU

Cisco Catalyst C1300-48T-4G-EU

Cisco Catalyst C1300-24P-4G-EU

Cisco Catalyst C1300-24T-4G-EU

Thông tin liên hệ

Hồ Chí Minh: 028.62959919

Máy bàn Hà Nội: 024.22255666

Số di động tư vấn: 0522 388 688

Email: info@thietbimangcisco.vn

Câu hỏi thường gặp

Mô hình OSI là gì?

Là mô hình tham chiếu 7 tầng do ISO đưa ra để mô tả cách dữ liệu đi từ ứng dụng xuống dây mạng: Physical, Data Link, Network, Transport, Session, Presentation, Application. Nó dùng để học và gọi tên thiết bị — switch là tầng 2, router là tầng 3.

TCP/IP khác OSI thế nào?

TCP/IP chỉ có 4 tầng và là mô hình Internet chạy thật: Application (gộp tầng 5–7 của OSI), Transport, Internet, Network Access (gộp tầng 1–2). OSI là khung lý thuyết để nói chuyện, TCP/IP là thứ được cấu hình trên mọi thiết bị.

Vì sao phải học mô hình OSI?

Vì mọi tài liệu mạng đều nói bằng số tầng OSI: 'switch Layer 2', 'firewall tầng 7', 'lỗi tầng 1'. Nó cũng cho trình tự xử lý sự cố từ dưới lên: kiểm tra dây và đèn link trước, rồi VLAN, rồi địa chỉ IP, cuối cùng mới tới dịch vụ.

Hub, switch, router nằm ở tầng nào?

Hub tầng 1 — chỉ khuếch đại tín hiệu ra mọi cổng. Switch tầng 2 — chuyển khung theo địa chỉ MAC, đúng cổng đích. Router tầng 3 — định tuyến giữa các mạng theo địa chỉ IP. Switch Layer 3 làm cả việc của tầng 2 lẫn định tuyến tầng 3.

80% sự cố mạng nằm ở tầng nào?

Tầng 1 đến 3: cáp đứt hoặc module quang sai loại (tầng 1), sai VLAN hoặc vòng lặp (tầng 2), sai địa chỉ IP hoặc gateway (tầng 3). Kiểm tra ba tầng này trước khi nghi ngờ firewall, DNS hay ứng dụng ở các tầng trên.
